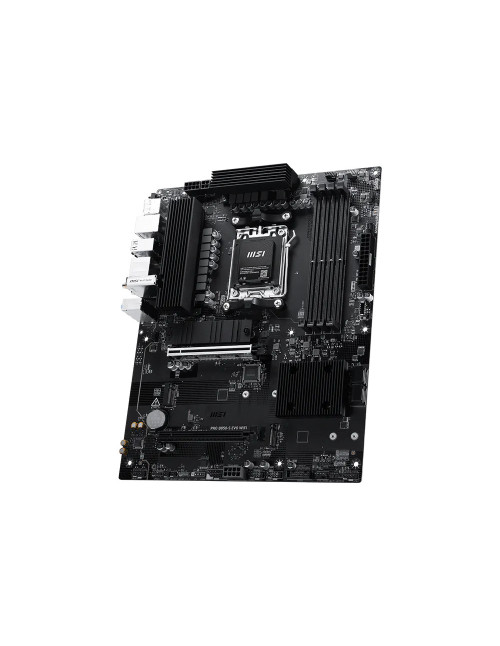

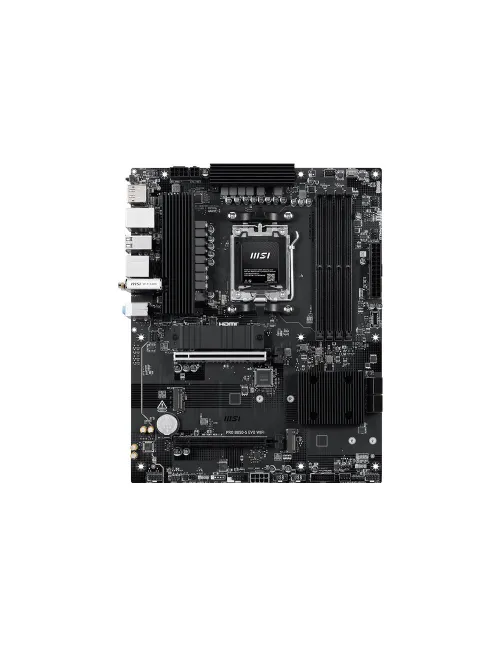

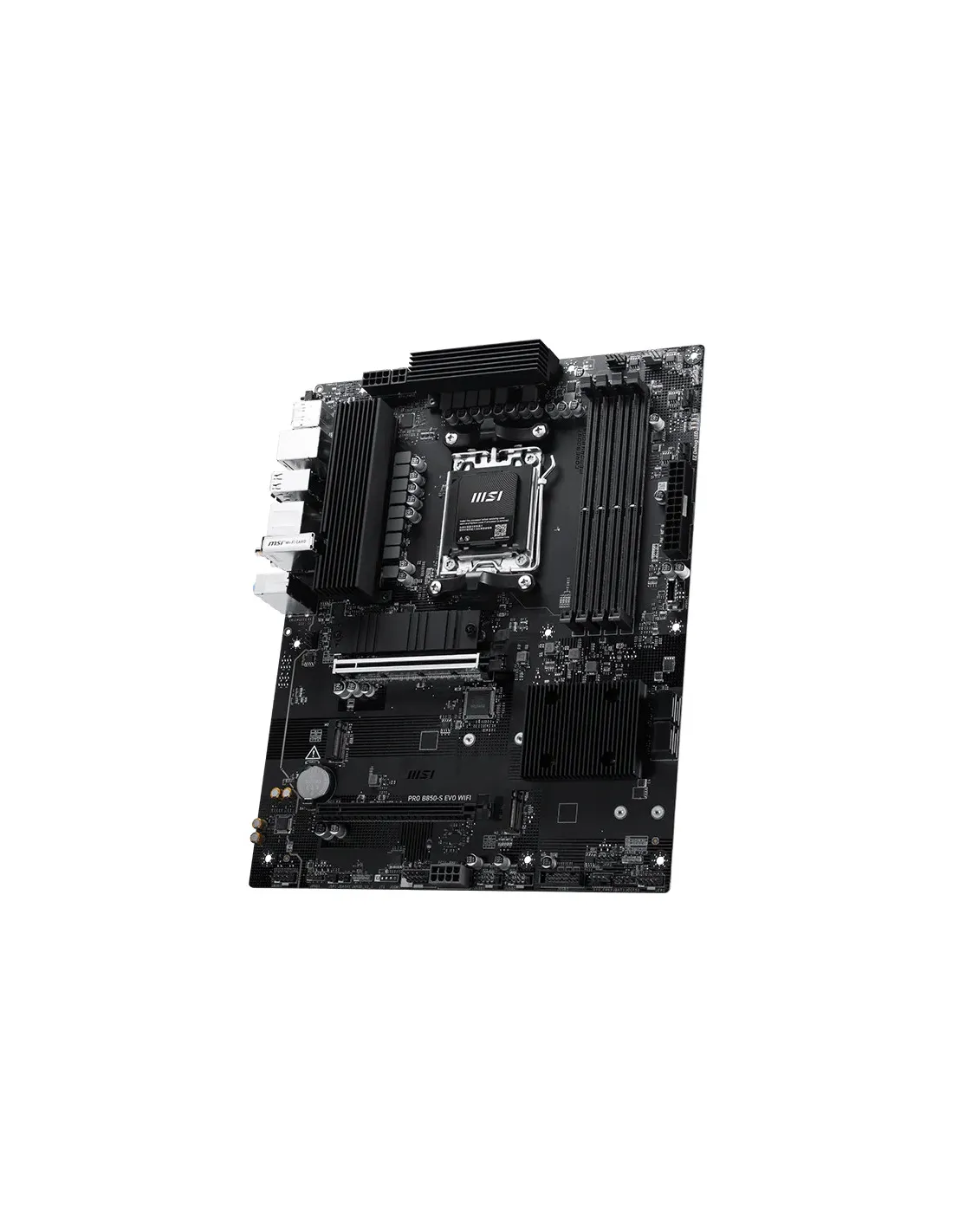

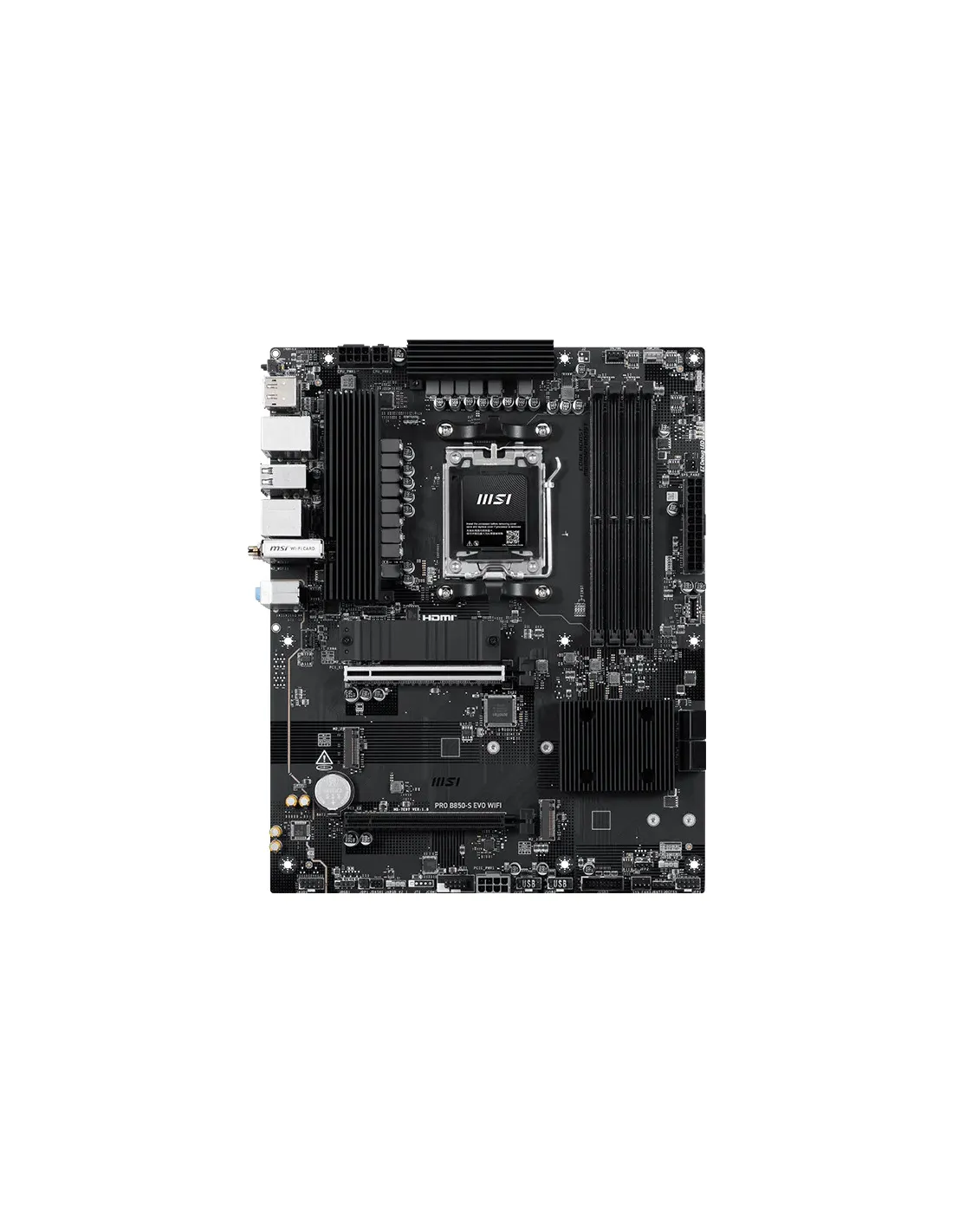

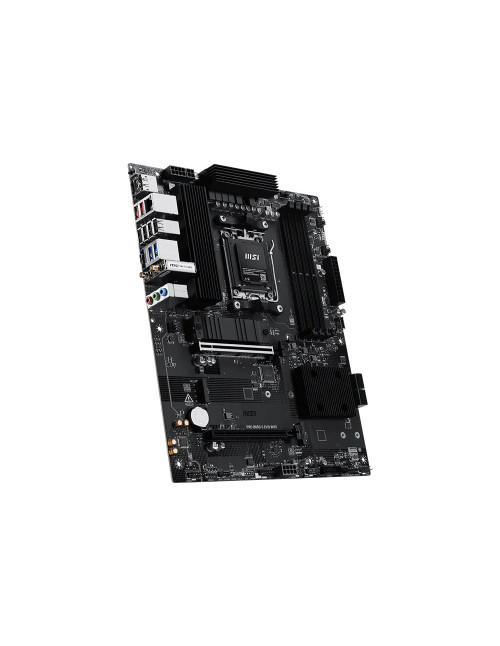

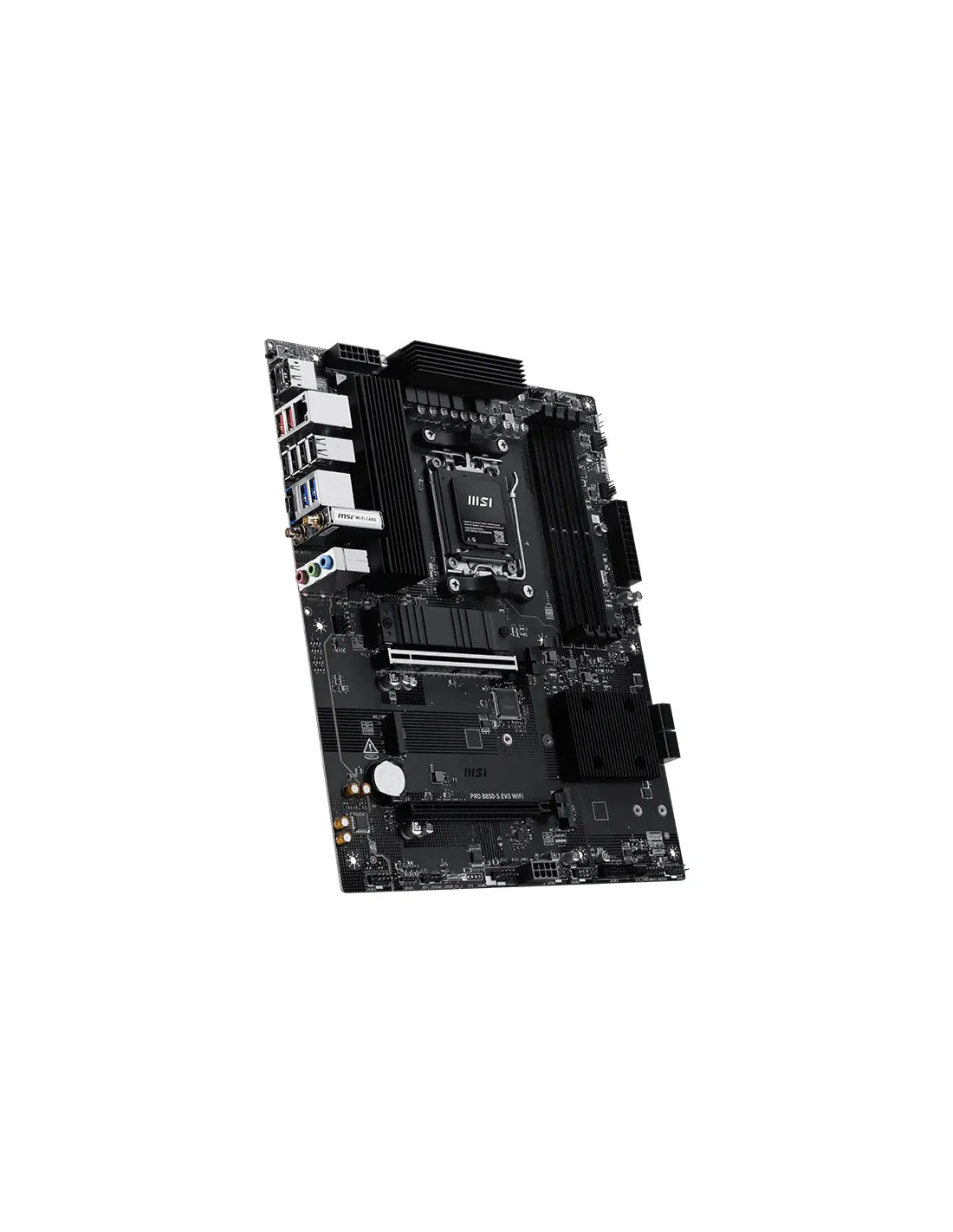

Placa base msi pro b850 - s evo

Características de la placa base MSI PRO B850-S EVO WIFI
La MSI PRO B850-S EVO WIFI es una placa base ATX diseñada para configurar equipos de alto rendimiento con procesadores AMD Ryzen de las series 9000, 8000 y 7000. Incorpora el chipset AMD B850, memoria DDR5, conectividad PCIe 5.0, red LAN de 5 Gb y Wi-Fi 7, ofreciendo una plataforma preparada para gaming, productividad, creación de contenido y aplicaciones profesionales.
Compatibilidad con procesadores AMD Ryzen y socket AM5
Esta placa base utiliza el socket AM5 y permite instalar una amplia selección de procesadores AMD Ryzen de escritorio. Su compatibilidad con diferentes generaciones facilita tanto la configuración de un equipo nuevo como futuras actualizaciones de rendimiento.

Chipset AMD B850
Socket AM5
Compatible con procesadores AMD Ryzen 9000, 8000 y 7000 Series
Sistema operativo compatible Windows 11 de 64 bits

Memoria DDR5 de alta velocidad
La MSI PRO B850-S EVO WIFI dispone de cuatro ranuras DDR5 UDIMM con una capacidad máxima de 256 GB. Admite configuraciones de doble canal, perfiles AMD EXPO y overclocking de memoria, permitiendo ajustar el rendimiento en función del procesador y los módulos instalados.

4 ranuras DDR5 UDIMM
Capacidad máxima de memoria 256 GB
Velocidades DDR5 de 8200 a 5600 MT/s mediante overclocking
Velocidades DDR5 JEDEC de 5600 a 4800 MT/s
Compatible con AMD EXPO y overclocking de memoria
Compatible con modo Dual Channel
Compatible con memoria Non-ECC y Un-buffered
Compatible con AMD POR Speed y JEDEC Speed
Compatible con módulos CUDIMM únicamente mediante modo Clock Driver bypass
Ranuras DIMM con pestaña de retención en un solo lado

Con procesadores AMD Ryzen 9000 Series, la frecuencia máxima de overclocking puede alcanzar hasta 8200+ MT/s con una configuración 1DPC 1R. En configuraciones 1DPC 2R y 2DPC 1R puede alcanzar hasta 6400+ MT/s, mientras que con 2DPC 2R puede llegar hasta 6000+ MT/s.
La compatibilidad CUDIMM, la frecuencia de arranque POR y las velocidades admitidas pueden variar según el procesador, la configuración de memoria y la versión de BIOS. Determinados procesadores pueden requerir futuras actualizaciones de BIOS para mejorar su compatibilidad.
Ranuras PCIe para tarjetas gráficas y expansión
La placa incorpora dos ranuras PCIe x16, incluyendo una conexión principal PCIe 5.0 enlazada directamente con el procesador. Esta configuración permite instalar tarjetas gráficas de alto rendimiento y otras tarjetas de expansión compatibles.

2 ranuras PCIe x16
PCI_E1 PCIe 5.0 con hasta x16 desde el procesador
PCI_E2 PCIe 4.0 con hasta x4 desde el chipset
PCIe 5.0 x16 con procesadores Ryzen 9000 y 7000 Series
PCIe 4.0 x8 con procesadores Ryzen 8700, 8600 y 8400 Series
PCIe 4.0 x4 con procesadores Ryzen 8500 y 8300 Series

Almacenamiento M.2 PCIe 5.0 y conexiones SATA
Sus tres ranuras M.2 y cuatro conectores SATA de 6 Gb/s permiten combinar unidades NVMe de alta velocidad con discos SSD o discos duros SATA. La ranura M.2 principal admite PCIe 5.0 x4 con procesadores compatibles, ofreciendo un elevado ancho de banda para el sistema operativo, aplicaciones y archivos de gran tamaño.

3 ranuras M.2
4 conectores SATA de 6 Gb/s
M.2_1 desde CPU PCIe 5.0 x4, compatible con unidades 2280 y 2260
M.2_2 desde CPU PCIe 4.0 x4, compatible con unidades 22110 y 2280
M.2_3 desde chipset PCIe 4.0 x2, compatible con unidades 2280 y 2260

La ranura M.2_1 funciona hasta PCIe 5.0 x4 con procesadores Ryzen 9000 y 7000 Series, y hasta PCIe 4.0 x4 con procesadores Ryzen 8000 Series. La ranura M.2_2 admite PCIe 4.0 x4 con procesadores Ryzen 9000, 8700, 8600, 8400 y 7000 Series, y PCIe 4.0 x2 con procesadores Ryzen 8500 y 8300 Series. La instalación debe respetar las restricciones del disipador M.2 indicadas en el manual.
Compatibilidad con configuraciones RAID
La MSI PRO B850-S EVO WIFI permite crear configuraciones RAID para unidades SATA y M.2 NVMe, facilitando la combinación de rendimiento, capacidad y redundancia según las necesidades del equipo.

RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos SATA
RAID 0 y RAID 1 para unidades M.2 NVMe
RAID 5 disponible únicamente con procesadores Ryzen 9000 Series

Conectividad Wi-Fi 7, Bluetooth 5.4 y LAN de 5 Gb
La conectividad de red combina un controlador Realtek 8126VB de 5 Gb con un módulo inalámbrico Wi-Fi 7 preinstalado. Esta solución permite utilizar conexiones cableadas de alta velocidad y redes inalámbricas de nueva generación, además de conectar periféricos mediante Bluetooth.

Red Realtek 8126VB 5G LAN
Wi-Fi 7 con módulo preinstalado en ranura M.2 Key-E
Compatible con bandas de 2,4 GHz, 5 GHz y 6 GHz
Ancho de canal de hasta 160 MHz
Velocidad inalámbrica de hasta 2,9 Gb/s
Compatible con MU-MIMO TX/RX
Compatible con los estándares 802.11 a, b, g, n, ac, ax y be
Bluetooth 5.4
Compatible con MLO y 4KQAM

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Las funciones Wi-Fi 7 y Bluetooth 5.4 están preparadas para Windows 11 versión 24H2. La versión de Bluetooth puede actualizarse según las especificaciones del fabricante del chipset inalámbrico.
Amplia conectividad USB
La placa ofrece una selección completa de puertos USB traseros y conexiones internas para el panel frontal. Incluye USB Type-A y USB Type-C con velocidades de hasta 10 Gb/s, adecuados para unidades externas, periféricos, accesorios y dispositivos móviles.

4 puertos USB 2.0 traseros
4 puertos USB 2.0 mediante conexiones frontales
2 puertos USB 5 Gb/s Type-A traseros
2 puertos USB 5 Gb/s Type-A mediante conexiones frontales
2 puertos USB 10 Gb/s Type-A traseros
1 puerto USB 10 Gb/s Type-C trasero
1 puerto USB 10 Gb/s Type-C mediante conexión frontal

Salidas de vídeo HDMI y DisplayPort
Para procesadores equipados con gráficos integrados, la placa dispone de salidas HDMI 2.1 y DisplayPort 1.4. Ambas conexiones permiten alcanzar una resolución máxima de 4K a 60 Hz, aunque las prestaciones finales dependen del procesador instalado.

1 salida HDMI 2.1 con puerto TMDS
Resolución máxima HDMI 4K a 60 Hz
1 salida DisplayPort 1.4
Resolución máxima DisplayPort 4K a 60 Hz
Salidas disponibles únicamente con procesadores que incorporen gráficos integrados

Audio de alta definición de 7.1 canales
El códec Realtek ALC897 proporciona sonido de alta definición y compatibilidad con sistemas de hasta 7.1 canales. Esta configuración resulta adecuada para juegos, contenido multimedia, videollamadas y sistemas de altavoces multicanal.

Códec de audio Realtek ALC897
Audio de alta definición
Compatibilidad con sonido de 7.1 canales
Conectores de audio integrados en el panel trasero

Conectores internos para refrigeración, iluminación y ampliación
La placa incluye diferentes conexiones internas para organizar un equipo completo, con soporte para ventiladores, bomba de refrigeración líquida, iluminación RGB, TPM 2.0 y conectores frontales.

1 conector de alimentación ATX_PWR
2 conectores de alimentación CPU_PWR
1 conector de alimentación PCIE_PWR de 8 pines
1 conector para ventilador de CPU
1 conector PUMP_SYS para bomba
4 conectores para ventiladores del sistema
2 conectores de panel frontal JFP
1 conector de detección de intrusión en el chasis JCI
1 conector de audio frontal JAUD
1 conector de puerto COM JCOM
1 conector JDASH para controlador de ajuste
3 conectores Addressable V2 RGB LED JARGB_V2
1 conector RGB LED JRGB
1 cabecera TPM compatible con TPM 2.0

Diagnóstico y mantenimiento simplificados
Las funciones integradas de diagnóstico ayudan a identificar posibles incidencias durante el montaje o el arranque. Los indicadores EZ Debug LED y EZ Memory Detection LED facilitan la comprobación visual de los principales componentes.

4 indicadores EZ Debug LED
1 indicador EZ Memory Detection LED
Botón Clear CMOS en el panel trasero
Botón Flash BIOS en el panel trasero

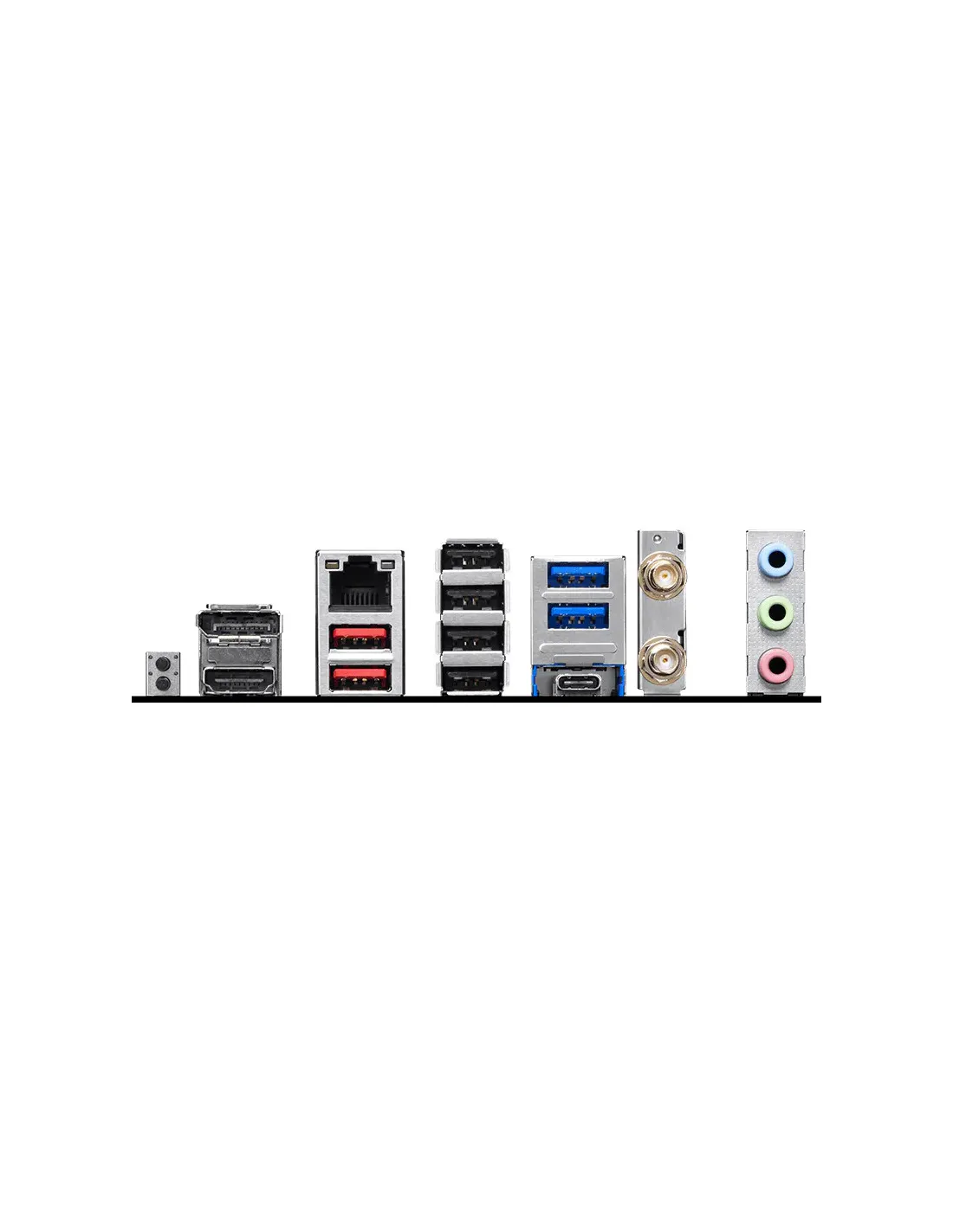

Conexiones del panel trasero
El panel posterior concentra las conexiones principales para monitores, red, periféricos, audio y antenas inalámbricas. También incorpora botones dedicados para limpiar la configuración CMOS y actualizar la BIOS.

Botón Clear CMOS
Botón Flash BIOS
DisplayPort
HDMI
Puerto 5G LAN
Puertos USB 2.0
Puertos USB 5 Gb/s Type-A
Puertos USB 10 Gb/s Type-A
Puerto USB 10 Gb/s Type-C
Conectores para antenas Wi-Fi y Bluetooth
Conectores de audio

Formato ATX para configuraciones completas
Su formato ATX proporciona espacio para varias unidades de almacenamiento, tarjetas de expansión, sistemas de refrigeración e iluminación. Es una opción adecuada para torres compatibles que requieran una plataforma amplia y preparada para futuras ampliaciones.

Formato ATX
Dimensiones 243,84 x 304,8 mm
