Placa base msi pro b840 - s evo

Características de la MSI PRO B840-S EVO WIFI6E DDR5

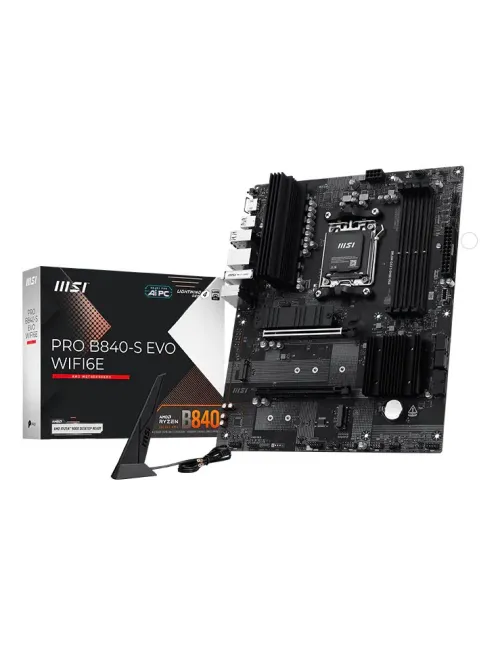

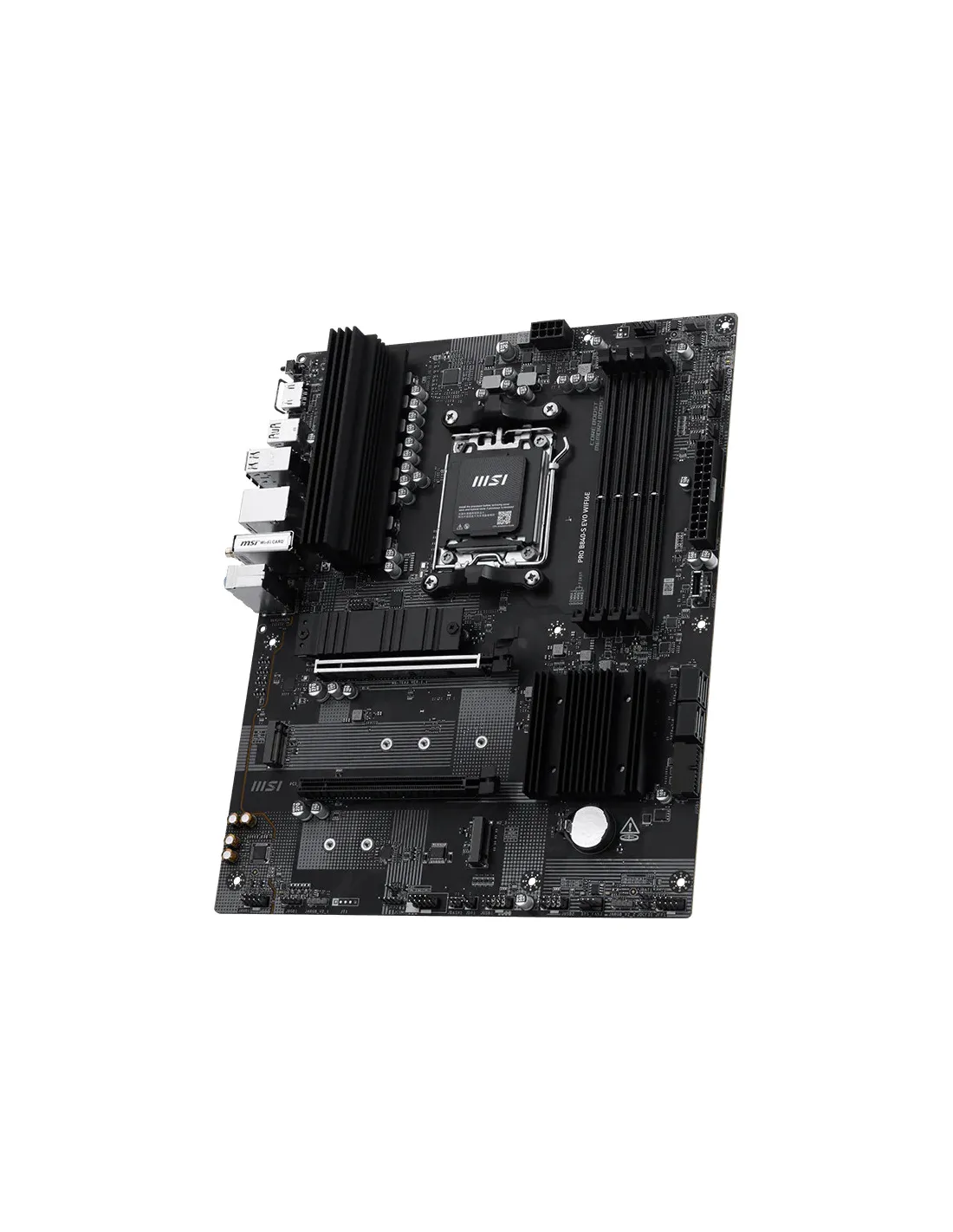

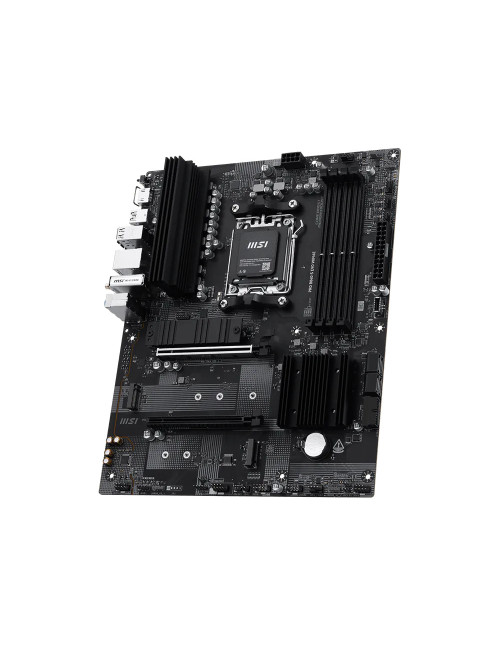

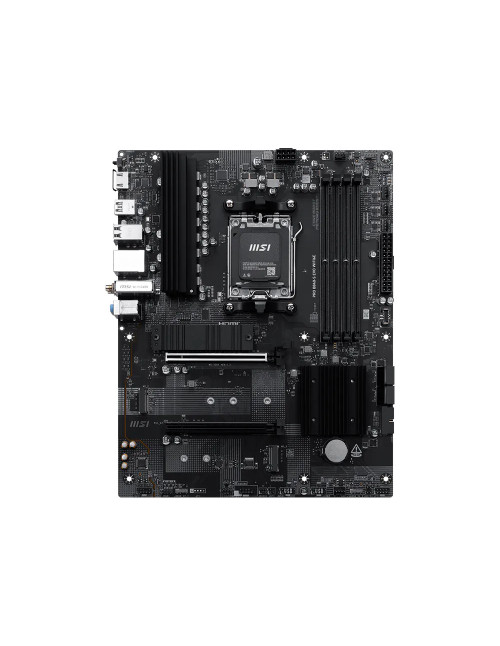

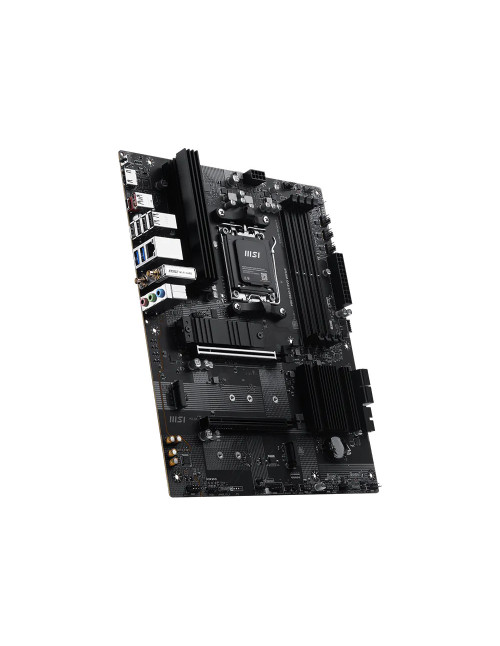

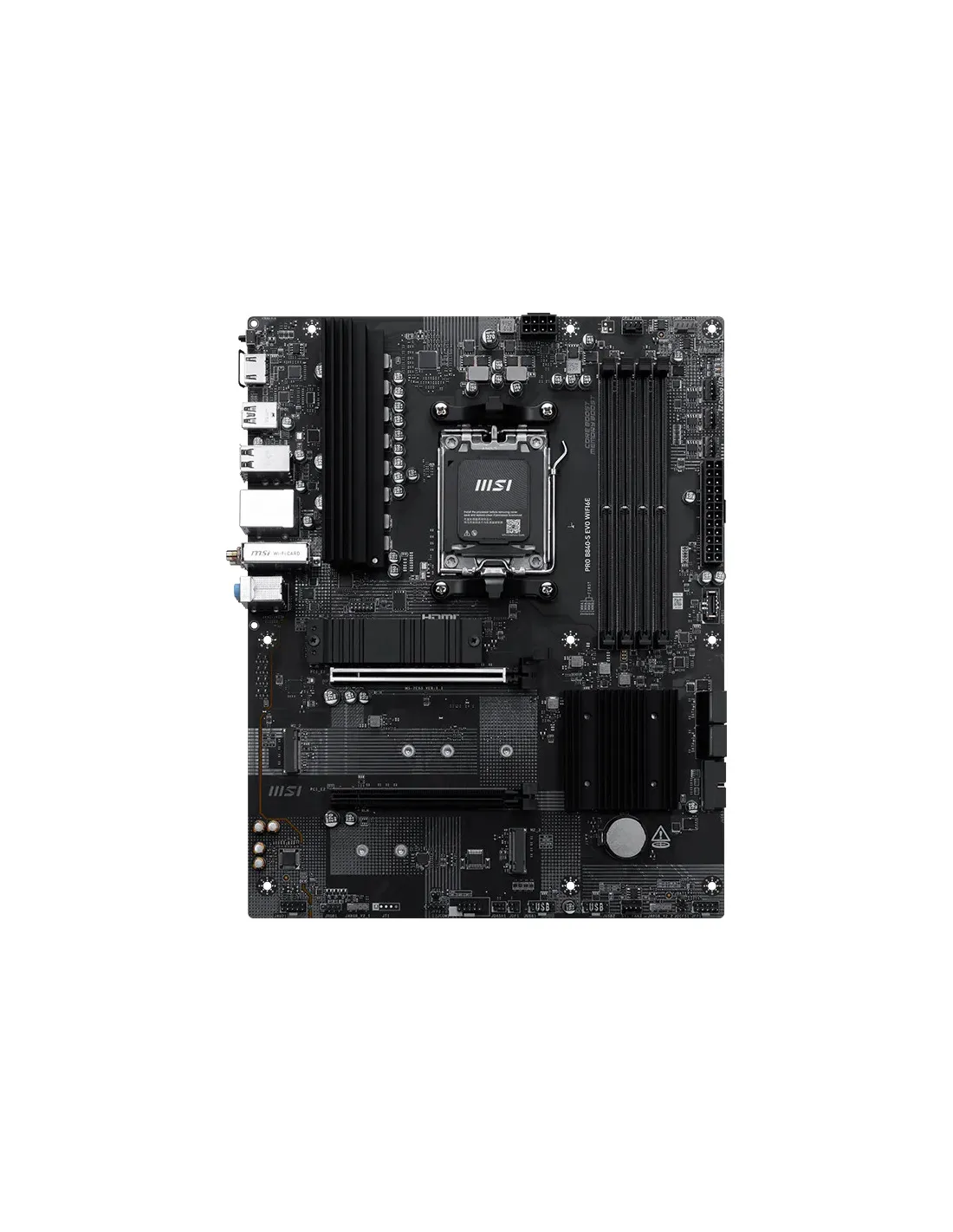

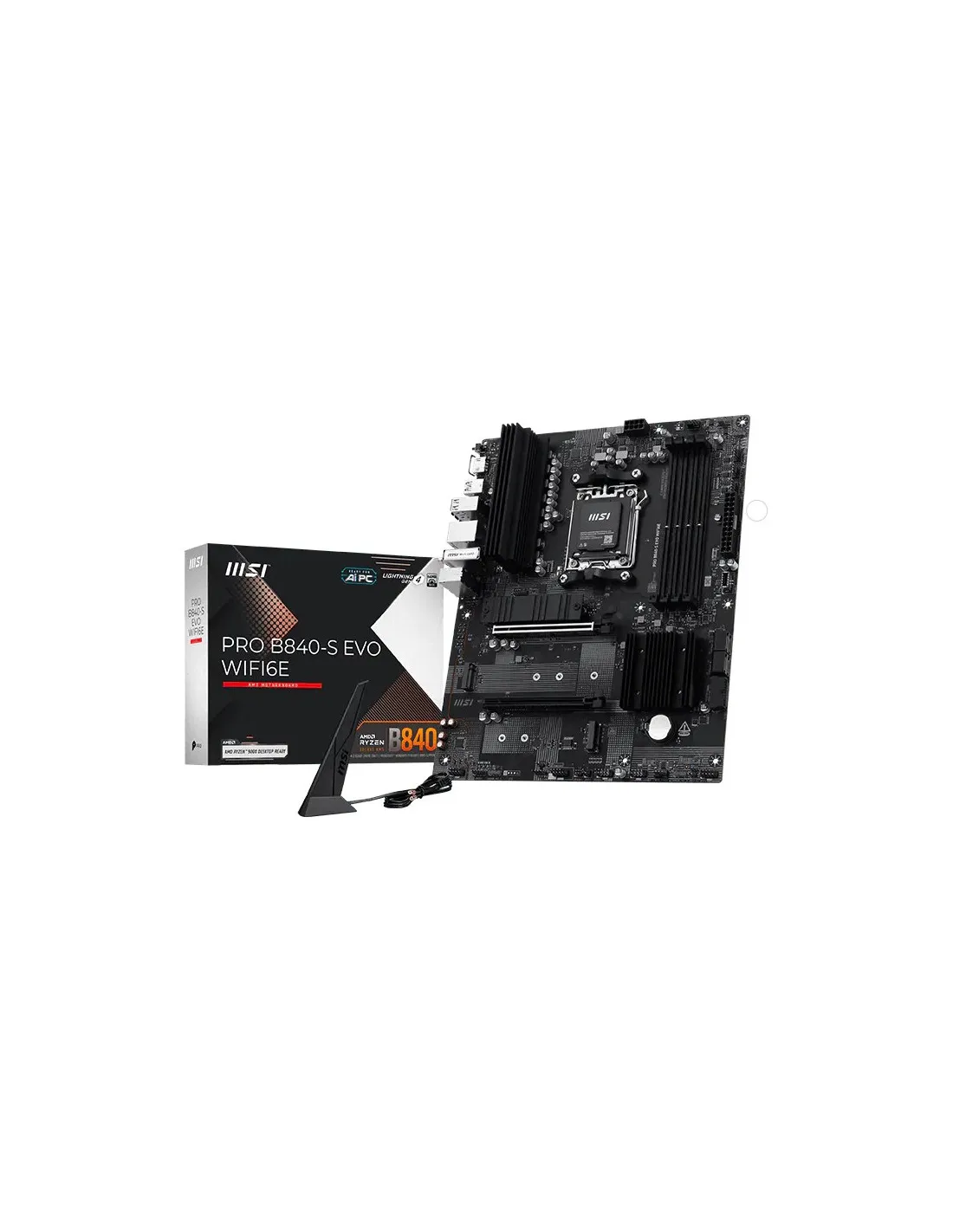

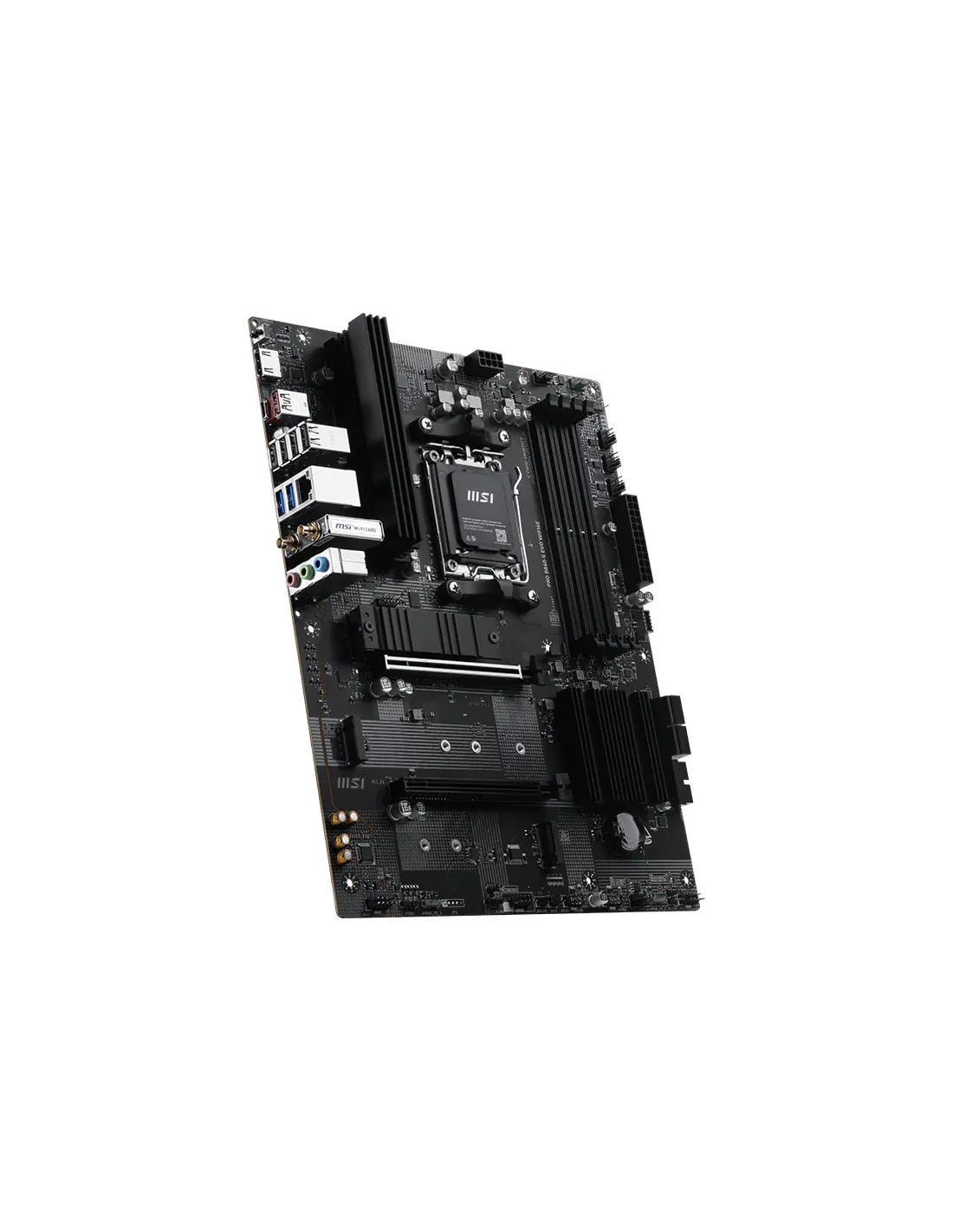

La MSI PRO B840-S EVO WIFI6E es una placa base con chipset AMD B840 y socket AM5, diseñada para montar equipos de sobremesa versátiles, tanto para productividad como para entretenimiento. Compatible con procesadores AMD Ryzen de las series 9000, 8000 y 7000, incorpora soporte para memoria DDR5, almacenamiento M.2 PCIe, conectividad Wi-Fi 6E y red LAN de 2,5 Gbps. Además, sus opciones de ampliación, conexiones USB de alta velocidad y herramientas de diagnóstico facilitan la configuración y el mantenimiento del ordenador.
Chipset AMD B840 y compatibilidad con procesadores Ryzen
Equipada con el chipset AMD B840 y socket AM5, esta placa base permite configurar un sistema con procesadores AMD Ryzen de diferentes generaciones. Su compatibilidad con las series Ryzen 9000, 8000 y 7000 proporciona flexibilidad para seleccionar el procesador más adecuado según las necesidades de rendimiento y presupuesto.

Chipset AMD B840.
Socket AMD AM5.
Procesadores compatibles AMD Ryzen series 9000, 8000 y 7000 para ordenadores de sobremesa.
Formato de placa base ATX, según las dimensiones facilitadas.

Memoria DDR5 de alta velocidad con AMD EXPO
La MSI PRO B840-S EVO WIFI6E incorpora cuatro ranuras DDR5 UDIMM que permiten instalar hasta 256 GB de memoria RAM. Ofrece compatibilidad con velocidades de hasta 8000+ MT/s mediante overclocking, dependiendo del procesador y la configuración de los módulos. También admite tecnología AMD EXPO para facilitar la configuración de perfiles de memoria y funcionamiento en doble canal.

4 ranuras DDR5 UDIMM.
Capacidad máxima 256 GB.
Velocidades DDR5 8000-5600 MT/s mediante OC y 5600-4800 MT/s según JEDEC.
Compatibilidad con AMD EXPO, AMD POR y velocidades JEDEC.
Soporte para overclocking de memoria y Dual Channel.
Memorias compatibles Non-ECC Unbuffered.
Compatibilidad con CUDIMM únicamente en modo de omisión del controlador de reloj.
Ranuras DIMM con pestañas de retención en un solo lado.

Con procesadores AMD Ryzen serie 9000, las velocidades máximas de overclocking dependen de la distribución y organización de los módulos de memoria.

1DPC 1R hasta 8000+ MT/s.
1DPC 2R hasta 6400+ MT/s.
2DPC 1R hasta 6400+ MT/s.
2DPC 2R hasta 5600+ MT/s.

Las velocidades admitidas y la compatibilidad de memoria pueden variar en función del procesador y de los módulos instalados. El soporte CUDIMM y la frecuencia de arranque POR también dependen de la serie del procesador. Algunas configuraciones pueden requerir ajustes manuales o actualizaciones de BIOS para mejorar su compatibilidad.
Almacenamiento M.2 PCIe y conexiones SATA
Con tres ranuras M.2 y cuatro conexiones SATA de 6 Gb/s, esta placa base permite combinar unidades SSD NVMe de alta velocidad con dispositivos de almacenamiento SATA. Las ranuras M.2 conectadas al procesador ofrecen compatibilidad con PCIe 4.0, mientras que la ranura administrada por el chipset utiliza PCIe 3.0. Esta configuración proporciona distintas opciones para instalar el sistema operativo, aplicaciones, juegos y archivos.

3 ranuras M.2 para almacenamiento.
M.2_1 PCIe 4.0 x4 desde CPU, compatible con unidades 2280 y 2260.
M.2_2 PCIe 4.0 x4 desde CPU, compatible con unidades 22110, 2280 y 2260.
M.2_3 PCIe 3.0 x4 desde chipset, compatible con unidades 2280 y 2260.
4 conexiones SATA de 6 Gb/s.
RAID 0, RAID 1 y RAID 10 para unidades SATA.
RAID 0 y RAID 1 para unidades M.2 NVMe.

El funcionamiento de la ranura M.2_2 depende del procesador instalado admite PCIe 4.0 x4 con Ryzen 9000 y 7000, PCIe 3.0 x4 con Ryzen 8000 y PCIe 3.0 x2 con los modelos Ryzen 8500 y 8300. Las restricciones de instalación de disipadores M.2 deben consultarse en el manual de la placa base.
Ranuras PCI Express para tarjetas de expansión
La placa dispone de dos ranuras PCI Express x16 físicas para incorporar tarjetas gráficas y otras tarjetas de expansión compatibles. La ranura principal utiliza conexión directa al procesador y admite PCIe 4.0, mientras que la segunda funciona mediante el chipset con interfaz PCIe 3.0 x4.

2 ranuras PCI Express x16 físicas.
PCI_E1 PCIe 4.0 con hasta 16 líneas desde CPU.
PCI_E2 PCIe 3.0 x4 desde chipset.
Con Ryzen 9000 y 7000 PCI_E1 funciona hasta PCIe 4.0 x16.
Con Ryzen 8700, 8600 y 8400 PCI_E1 funciona hasta PCIe 4.0 x8.
Con Ryzen 8500 y 8300 PCI_E1 funciona hasta PCIe 4.0 x4.

Wi-Fi 6E, Bluetooth 5.3 y Ethernet de 2,5 Gbps
La conectividad de red integrada permite elegir entre conexiones inalámbricas y cableadas según las necesidades del equipo. Su módulo Wi-Fi 6E ofrece acceso a las bandas de 2,4, 5 y 6 GHz, con compatibilidad MU-MIMO y velocidades teóricas de hasta 2,4 Gbps. Además, incorpora Bluetooth 5.3 para conectar periféricos y una interfaz Ethernet Realtek de 2,5 Gbps.

Wi-Fi 6E con soporte para bandas de 2,4 GHz, 5 GHz y 6 GHz.
Ancho de canal de hasta 160 MHz.
Velocidad inalámbrica teórica de hasta 2,4 Gbps.
Compatibilidad con estándares IEEE 802.11 a/b/g/n/ac/ax.
Tecnología MU-MIMO TX/RX.
Módulo inalámbrico preinstalado en ranura M.2 Key-E.
Bluetooth 5.3 con compatibilidad FIPS y FISMA.
Controladora Ethernet Realtek 8125D 2.5G LAN.

La disponibilidad de la banda Wi-Fi de 6 GHz depende de las regulaciones de cada país y de la compatibilidad del sistema operativo. La versión de Bluetooth puede actualizarse según las especificaciones del fabricante del chipset inalámbrico.
Conectividad USB de hasta 10 Gbps
Gracias a sus conexiones USB Type-A y Type-C, esta placa base facilita la instalación de periféricos, unidades externas y otros dispositivos. Incorpora puertos USB de hasta 10 Gbps en el panel trasero y conexiones internas para ampliar los puertos disponibles en la parte frontal de una caja compatible.

Panel trasero 4 puertos USB 2.0.
Panel trasero 2 puertos USB Type-A de 5 Gbps.
Panel trasero 1 puerto USB Type-A de 10 Gbps.
Panel trasero 1 puerto USB Type-C de 10 Gbps.
Conexiones frontales 4 puertos USB 2.0.
Conexiones frontales 2 puertos USB Type-A de 5 Gbps.
Conexiones frontales 1 puerto USB Type-C de 5 Gbps.

Salida HDMI 2.1 y sonido de alta definición
La placa integra una salida HDMI 2.1 con soporte para resolución 4K a 60 Hz, que permite conectar un monitor directamente cuando se utiliza un procesador AMD con gráficos integrados. Para el sonido dispone del códec Realtek ALC897, compatible con audio de alta definición de hasta 7.1 canales.

1 salida HDMI 2.1.
Resolución máxima 4K a 60 Hz.
La salida de vídeo requiere un procesador con gráficos integrados.
Códec de audio Realtek ALC897.
Audio de alta definición de hasta 7.1 canales.
Conectores de audio en el panel trasero y conexión interna para audio frontal.

Las características de salida gráfica pueden variar dependiendo del procesador AMD instalado.
Diagnóstico EZ Debug LED y mantenimiento de BIOS
Para facilitar la configuración y la resolución de incidencias, la MSI PRO B840-S EVO WIFI6E incorpora indicadores EZ Debug LED y EZ Memory Detection LED. También dispone de botones Clear CMOS y Flash BIOS en el panel trasero, proporcionando herramientas prácticas para el mantenimiento y la configuración de la placa base.

4 indicadores EZ Debug LED.
1 indicador EZ Memory Detection LED.
Botón Clear CMOS en el panel trasero.
Botón Flash BIOS en el panel trasero.

Conectores internos para refrigeración e iluminación RGB
Esta placa base ofrece conexiones internas para ventiladores, refrigeración líquida e iluminación RGB, facilitando el montaje de equipos personalizados. Sus conectores permiten gestionar diferentes elementos de refrigeración y conectar dispositivos de iluminación compatibles, además de incorporar conexiones para el panel frontal, audio y otros componentes internos.

1 conector de alimentación ATX_PWR.
1 conector de alimentación CPU_PWR.
1 conector para ventilador de CPU.
1 conector PUMP_SYS para bomba de refrigeración.
4 conectores para ventiladores del sistema.
2 conectores para panel frontal JFP.
1 conector de detección de intrusión del chasis JCI.
1 conector de audio frontal JAUD.
1 conector de puerto serie JCOM.
1 conector JDASH para controlador de ajuste.
3 conectores JARGB_V2 para iluminación RGB direccionable V2.
1 conector JRGB para iluminación RGB.
1 cabecera TPM compatible con TPM 2.0.
Conectores internos para 4 puertos USB 2.0.
Conectores internos para 2 puertos USB Type-A de 5 Gbps.
Conector interno para 1 puerto USB Type-C de 5 Gbps.

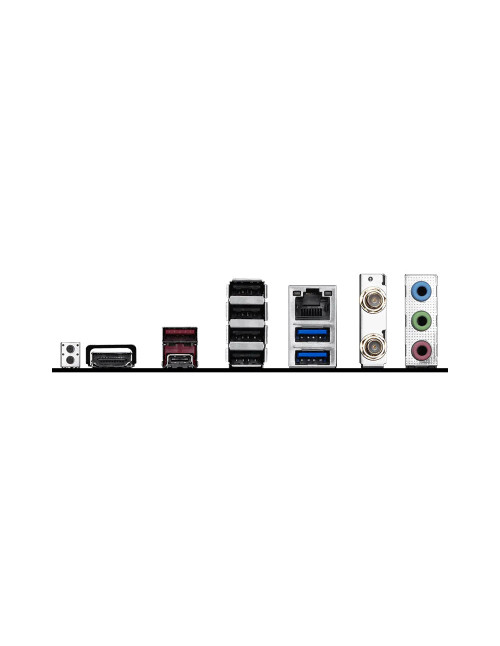

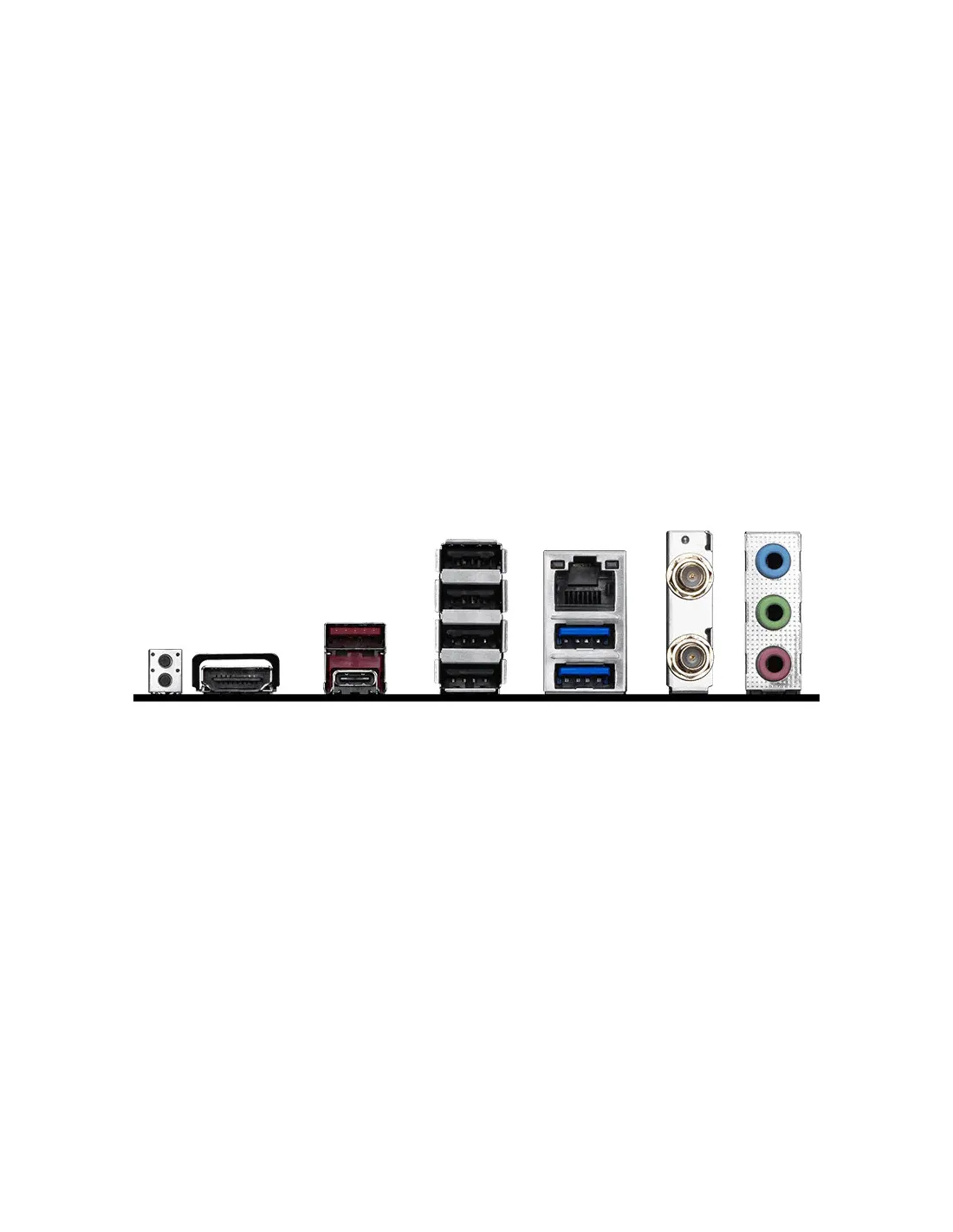

Panel trasero con conexiones completas
El panel de conexiones trasero reúne los principales puertos necesarios para conectar monitores, periféricos, dispositivos de almacenamiento y redes. También incorpora las conexiones inalámbricas y los botones dedicados al mantenimiento de la BIOS.

1 botón Clear CMOS.
1 botón Flash BIOS.
1 salida HDMI.
1 puerto Ethernet LAN de 2,5 Gbps.
Conectores para antenas Wi-Fi y Bluetooth.
Conectores de audio.
4 puertos USB 2.0.
2 puertos USB Type-A de 5 Gbps.
1 puerto USB Type-A de 10 Gbps.
1 puerto USB Type-C de 10 Gbps.

Formato, dimensiones y sistema operativo
La MSI PRO B840-S EVO WIFI6E cuenta con unas dimensiones de 243,84 x 304,8 mm, correspondientes al formato ATX según la ficha técnica proporcionada. Es compatible con Windows 11 de 64 bits y ofrece una plataforma preparada para configuraciones de sobremesa basadas en procesadores AMD Ryzen y memoria DDR5.

Formato según dimensiones ATX.
Dimensiones 243,84 x 304,8 mm.
Sistema operativo compatible Windows 11 de 64 bits.
Chipset AMD B840.
Socket AM5.
