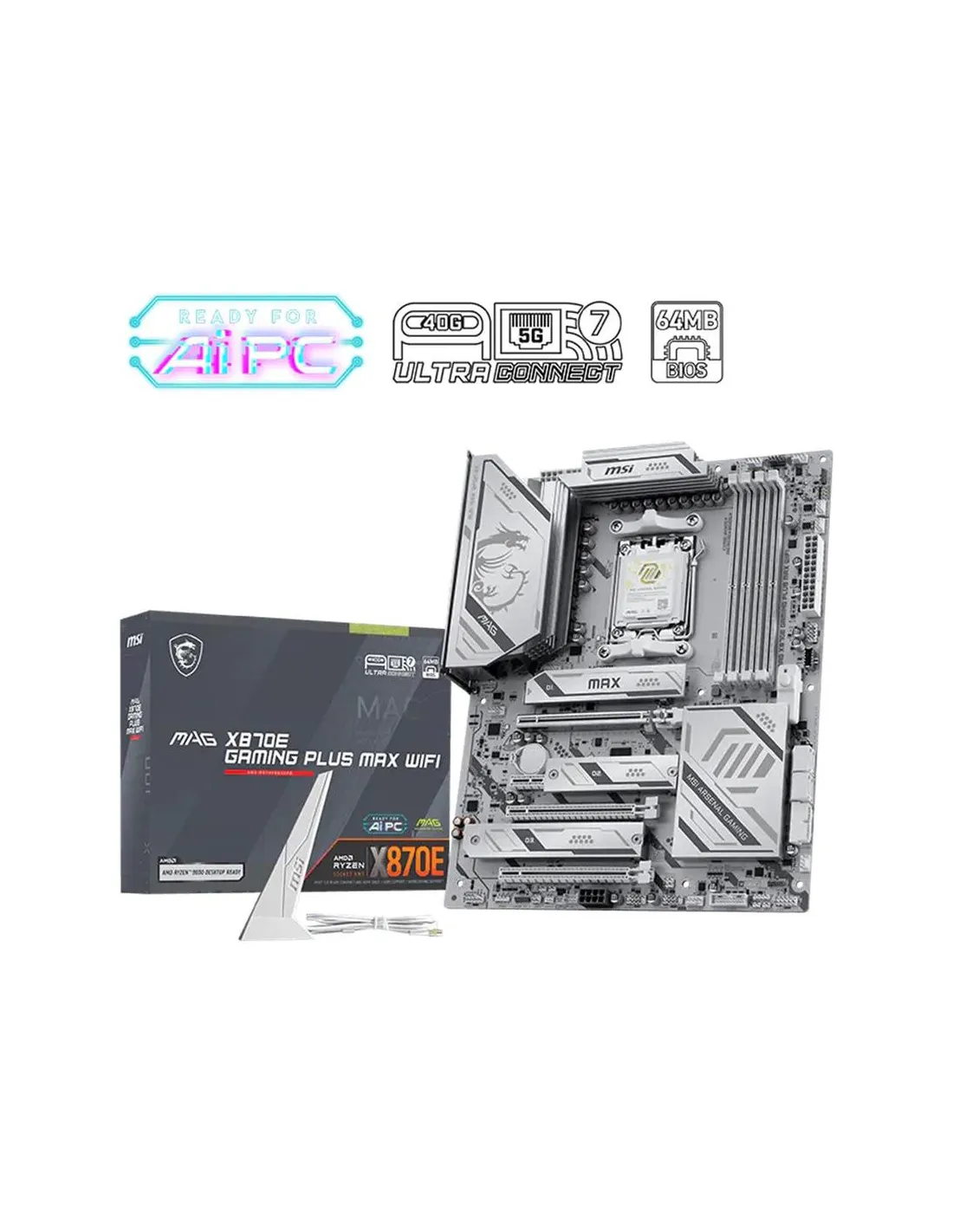

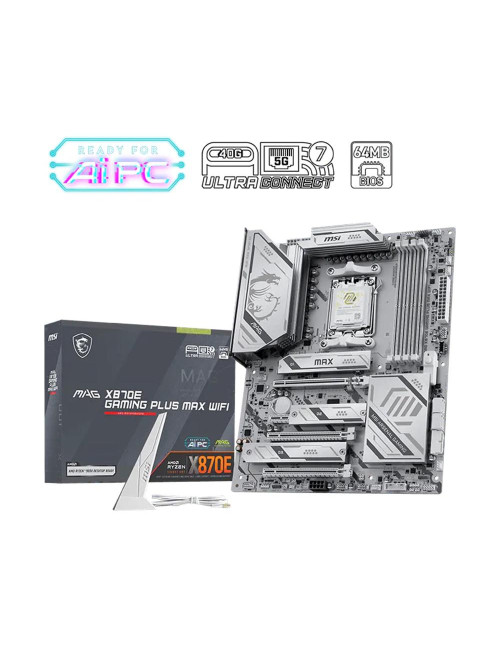

Placa base msi mag x870e gaming

Características de la MSI MAG X870E GAMING PLUS MAX WIFI
La MSI MAG X870E GAMING PLUS MAX WIFI es una placa base ATX de alto rendimiento diseñada para montar equipos gaming, estaciones de trabajo y ordenadores preparados para futuras ampliaciones. Equipada con el chipset AMD X870E y socket AM5, ofrece compatibilidad con procesadores AMD Ryzen? de las series 9000, 8000 y 7000, memoria DDR5 de alta velocidad, conectividad PCIe 5.0, almacenamiento M.2 y redes de última generación.
Compatibilidad con procesadores AMD Ryzen?
Gracias a su socket AM5 y chipset AMD X870E, esta placa base permite configurar equipos con procesadores AMD Ryzen? de distintas generaciones. Su plataforma está pensada para ofrecer una base actualizable y preparada tanto para gaming como para cargas de trabajo exigentes.

Chipset AMD X870E
Socket AM5
Compatible con procesadores AMD Ryzen? 9000 Series
Compatible con procesadores AMD Ryzen? 8000 Series
Compatible con procesadores AMD Ryzen? 7000 Series

Memoria DDR5 de alta velocidad
La MSI MAG X870E GAMING PLUS MAX WIFI incorpora cuatro ranuras DDR5 UDIMM y admite una capacidad máxima de 256 GB. También es compatible con AMD EXPO?, overclocking de memoria y configuraciones Dual-Channel, facilitando la obtención de un mayor rendimiento en juegos y aplicaciones profesionales.

4 ranuras DDR5 UDIMM
Capacidad máxima de memoria 256 GB
Velocidad DDR5 de 8200 a 5600 MT/s mediante overclocking
Velocidad DDR5 JEDEC de 5600 a 4800 MT/s
Compatible con AMD EXPO?
Compatible con overclocking de memoria
Compatible con AMD POR Speed y JEDEC Speed
Soporte para memoria Non-ECC y sin búfer
Funcionamiento en modo Dual-Channel
Compatible con CUDIMM únicamente en modo de bypass del controlador de reloj
Ranuras DIMM con pestañas de retención en un solo lado

Frecuencias de memoria con Ryzen? 9000
Con procesadores AMD Ryzen? 9000 Series, la placa permite alcanzar frecuencias de memoria de hasta 8200+ MT/s, dependiendo del número de módulos instalados, su organización interna y la configuración utilizada.

1DPC 1R velocidad máxima de hasta 8200+ MT/s
1DPC 2R velocidad máxima de hasta 6400+ MT/s
2DPC 1R velocidad máxima de hasta 6400+ MT/s
2DPC 2R velocidad máxima de hasta 6000+ MT/s

La compatibilidad con CUDIMM, la frecuencia de arranque POR y las velocidades admitidas pueden variar según el procesador y la configuración de memoria. Algunos procesadores pueden requerir ajustes manuales o futuras actualizaciones de BIOS para mejorar la compatibilidad.
Expansión PCIe 5.0 para tarjetas gráficas
Sus ranuras de expansión permiten instalar tarjetas gráficas y controladoras PCIe de diferentes generaciones. La ranura principal PCI_E1 está conectada al procesador y puede funcionar con PCIe 5.0 x16 al utilizar procesadores Ryzen? 9000 o 7000 Series.

3 ranuras PCI-E x16
1 ranura PCI-E x1
PCI_E1 PCIe 5.0 con hasta x16 desde la CPU
PCI_E2 PCIe 3.0 con hasta x1 desde el chipset
PCI_E3 PCIe 4.0 con hasta x4 desde el chipset
PCI_E4 PCIe 3.0 con hasta x1 desde el chipset

Funcionamiento de la ranura PCI_E1
El ancho de banda disponible en la ranura principal depende del modelo de procesador AMD Ryzen? instalado. Esto permite adaptar la plataforma a diferentes configuraciones, desde equipos de alto rendimiento hasta sistemas con procesadores que integran gráficos.

PCIe 5.0 x16 con procesadores Ryzen? 9000 y 7000 Series
PCIe 4.0 x8 con procesadores Ryzen? 8700, 8600 y 8400 Series
PCIe 4.0 x4 con procesadores Ryzen? 8500 y 8300 Series

Almacenamiento M.2 y SATA
La placa base ofrece tres ranuras M.2 y cuatro conectores SATA de 6 Gb/s, permitiendo combinar unidades SSD NVMe de alto rendimiento con discos SSD o HDD SATA. La ranura M.2_1 admite PCIe 5.0 x4 con determinados procesadores.

3 ranuras M.2
4 conectores SATA 6 Gb/s
M.2_1 compatible con dispositivos 2280 y 2260
M.2_2 compatible con dispositivos 2280 y 2260
M.2_3 compatible con dispositivos 22110 y 2280
M.2_1 hasta PCIe 5.0 x4 con Ryzen? 9000 y 7000 Series
M.2_1 hasta PCIe 4.0 x4 con Ryzen? 8000 Series
M.2_2 hasta PCIe 4.0 x4 con Ryzen? 9000, 8700, 8600, 8400 y 7000 Series
M.2_3 hasta PCIe 4.0 x4 con Ryzen? 9000, 8700, 8600, 8400 y 7000 Series

Compatibilidad con configuraciones RAID
La compatibilidad con configuraciones RAID para unidades SATA y M.2 NVMe permite priorizar velocidad, redundancia o una combinación de ambas, según las necesidades del sistema.

RAID 0, RAID 1 y RAID 10 para dispositivos SATA
RAID 0, RAID 1 y RAID 5 para unidades M.2 NVMe
RAID 5 para M.2 NVMe disponible únicamente con procesadores Ryzen? 9000 Series

Conectividad USB de hasta 40 Gb/s
La MSI MAG X870E GAMING PLUS MAX WIFI incluye una amplia selección de puertos USB, entre ellos un USB Type-C de 40 Gb/s, conexiones de 20 Gb/s y 10 Gb/s, además de puertos adicionales para el panel frontal de la caja.

4 puertos USB 2.0 traseros
6 puertos USB 2.0 frontales mediante conectores internos
2 puertos USB de 5 Gb/s Type-A traseros
4 puertos USB de 5 Gb/s Type-A frontales
2 puertos USB de 10 Gb/s Type-A traseros
1 puerto USB de 10 Gb/s Type-C frontal
1 puerto USB de 20 Gb/s Type-C trasero
1 puerto USB de 40 Gb/s Type-C trasero

Red 5G LAN, Wi-Fi 7 y Bluetooth® 5.4
La conectividad de red combina Ethernet 5G, Wi-Fi 7 y Bluetooth® 5.4, ofreciendo opciones rápidas tanto por cable como de forma inalámbrica. El módulo Wi-Fi se encuentra preinstalado en la ranura M.2 Key-E.

Controlador Realtek® 8126 5G LAN
Wi-Fi 7 integrado
Compatible con bandas de 2,4 GHz, 5 GHz y 6 GHz
Ancho de canal de hasta 320 MHz
Velocidad inalámbrica de hasta 5,8 Gb/s
Compatible con MU-MIMO TX/RX
Compatible con 802.11 a/b/g/n/ac/ax/be
Compatible con Bluetooth® 5.4
Compatible con MLO y 4KQAM

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Wi-Fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24H2 para disponer de compatibilidad completa. La versión de Bluetooth® puede actualizarse según el fabricante del chipset inalámbrico.
Salidas de vídeo HDMI? y DisplayPort mediante USB-C
Al instalar un procesador con gráficos integrados, la placa permite utilizar salidas de vídeo de hasta 4K mediante HDMI? o DisplayPort a través del puerto USB4® Type-C.

1 salida HDMI?
HDMI? 2.1 TMDS con resolución máxima de 4K a 60 Hz
1 salida DisplayPort mediante USB Type-C
USB4® con DisplayPort 1.4 y HBR3
Resolución máxima de 4K a 120 Hz mediante USB Type-C

Las salidas de vídeo están disponibles únicamente con procesadores que incorporen gráficos integrados. Las especificaciones gráficas pueden variar según la CPU instalada.
Audio de alta definición de 7.1 canales
El códec Realtek® ALC897 proporciona audio de alta definición y compatibilidad con sistemas de sonido envolvente de 7.1 canales, adecuado para gaming, entretenimiento multimedia y comunicaciones.

Códec Realtek® ALC897
Audio de alta definición
Compatibilidad con sonido de 7.1 canales
Conectores de audio en el panel trasero

Conectores internos y refrigeración
La placa ofrece numerosos conectores internos para alimentar el sistema, gestionar ventiladores, instalar refrigeración líquida y ampliar la iluminación. Sus ocho conexiones dedicadas a ventilación y bomba facilitan la configuración térmica del equipo.

1 conector de alimentación ATX_PWR
2 conectores de alimentación CPU_PWR
1 conector de alimentación PCIe de 8 pines
1 conector para ventilador de CPU
1 conector para bomba PUMP_SYS
6 conectores para ventiladores del sistema
1 conector combinado ARGB y ventilador JAF_1
2 conectores de panel frontal JFP
1 conector de detección de apertura del chasis JCI
1 conector de audio frontal JAUD
1 conector para controlador de ajuste JDASH
2 puentes de frecuencia BCLK JBCLK

Iluminación RGB y diagnóstico
Los conectores RGB permiten personalizar la iluminación del equipo, mientras que los indicadores integrados facilitan la detección de problemas durante el montaje o el arranque.

3 conectores Addressable V2 RGB LED JARGB_V2
1 conector RGB LED JRGB
4 indicadores EZ Debug LED
1 indicador EZ Memory Detection LED

Seguridad y compatibilidad TPM 2.0
La placa incorpora un conector dedicado para módulos TPM 2.0, facilitando la incorporación de funciones adicionales de seguridad y cumpliendo los requisitos de plataformas actuales.

1 conector TPM
Compatible con TPM 2.0
Compatible con Windows® 11 de 64 bits

Panel trasero completo y accesible
El panel posterior reúne las conexiones principales del sistema e incorpora botones dedicados para borrar la configuración CMOS y actualizar la BIOS, simplificando tareas de mantenimiento y recuperación.

Botón Clear CMOS
Botón Flash BIOS
Puerto HDMI?
Puerto USB de 40 Gb/s Type-C
Puerto USB de 20 Gb/s Type-C
Puertos USB de 10 Gb/s Type-A
Puertos USB de 5 Gb/s Type-A
Puertos USB 2.0
Conector de red 5G LAN
Conectores para antenas Wi-Fi y Bluetooth®
Conectores de audio

Formato ATX
Su formato ATX de 243,84 x 304,8 mm proporciona espacio suficiente para integrar múltiples ranuras de expansión, unidades de almacenamiento y conexiones internas, siendo adecuada para torres compatibles con placas ATX.

Formato ATX
Anchura 243,84 mm
Altura 304,8 mm
Sistema operativo compatible Windows® 11 de 64 bits
